Penghawa Dingin Kren Split Terus Kilang

Jenis-jenis Penyaman Udara Split Crane ?

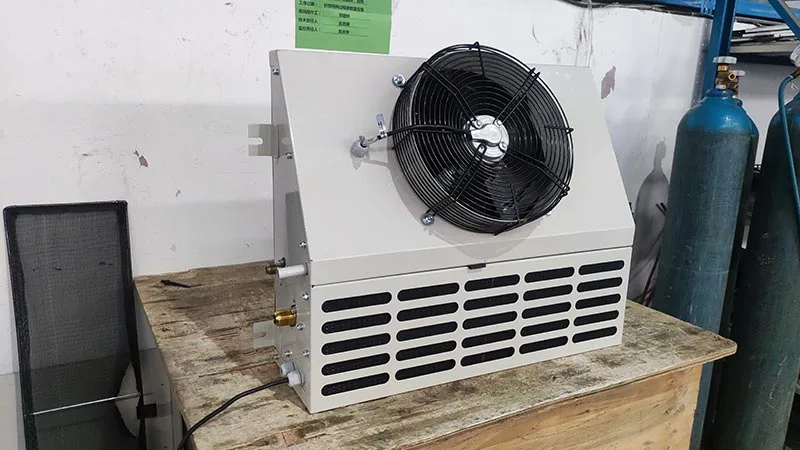

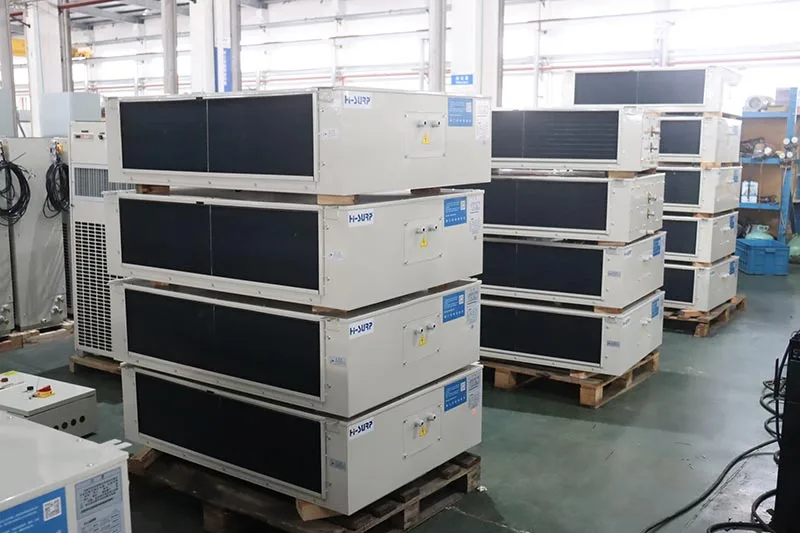

Terdapat tiga jenis penghawa dingin kren belah HISURP:

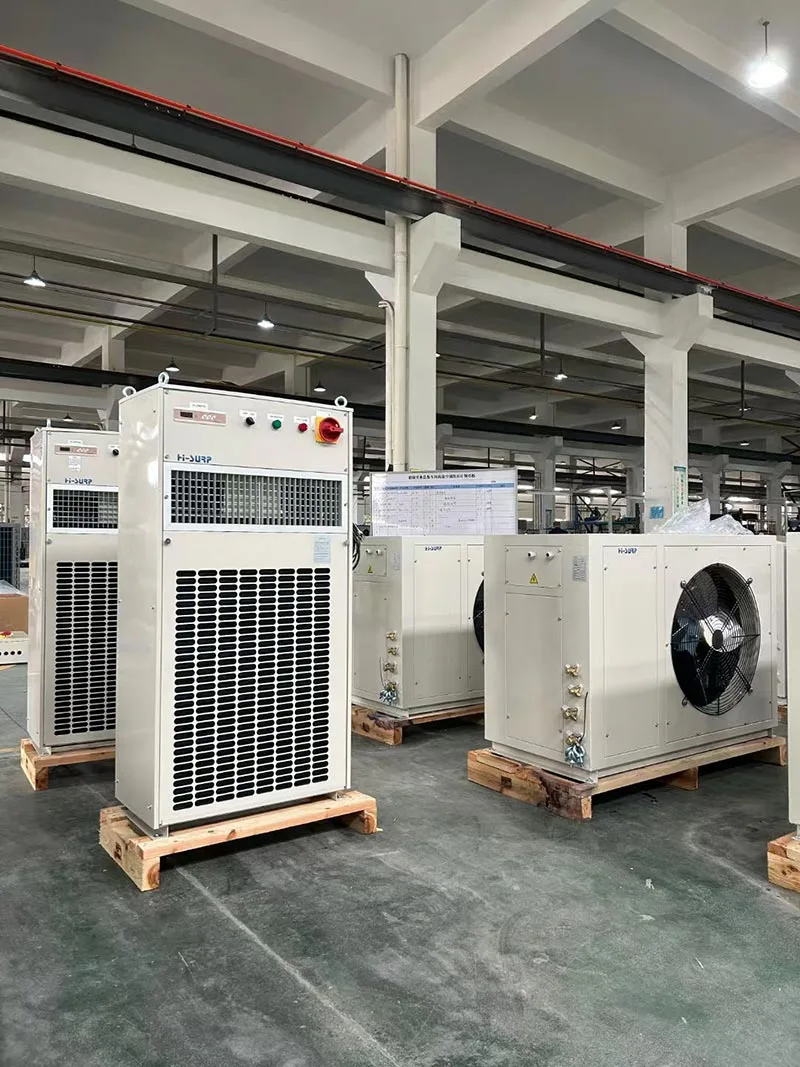

Untuk penghawa dingin kren berdiri lantai berpecah,HISURPmempunyai siri B, sesuai untuk kabin yang mempunyai ruang lantai yang mencukupi.

Untuk penghawa dingin kren terbelah dinding, HISURP mempunyai siri BD/BG, rupa yang serupa, dengan permukaan senget dan saiz padat. Perhatian khusus diperlukan untuk pemasangan BG/BD (disebabkan oleh kedudukan kuali titisan yang berbeza; penyejatan bahan pendingin boleh menyebabkan pemeluwapan).

Untuk penghawa dingin kren siling belah, HISURP mempunyai siri BX, yang biasanya diletakkan di tengah siling, dengan saluran keluar udara di bahagian bawah dan udara kembali di bahagian hadapan dan belakang.

Gambaran Keseluruhan Penyaman Udara Kren Split HISURP

Kapasiti Penyejukan: 4~24kW

Kapasiti Pemanasan: 3~10kW

Penyejuk: R134a, R142b, R227ea, R515B, R236fa

Bekalan Kuasa: AC380/400/440-3PH-50Hz/60Hz

Keadaan Kerja Penyejukan: suhu DB ambien: 45°C; DB/WB dalaman ialah 30/24°C

Paip Tembaga: diperlukan

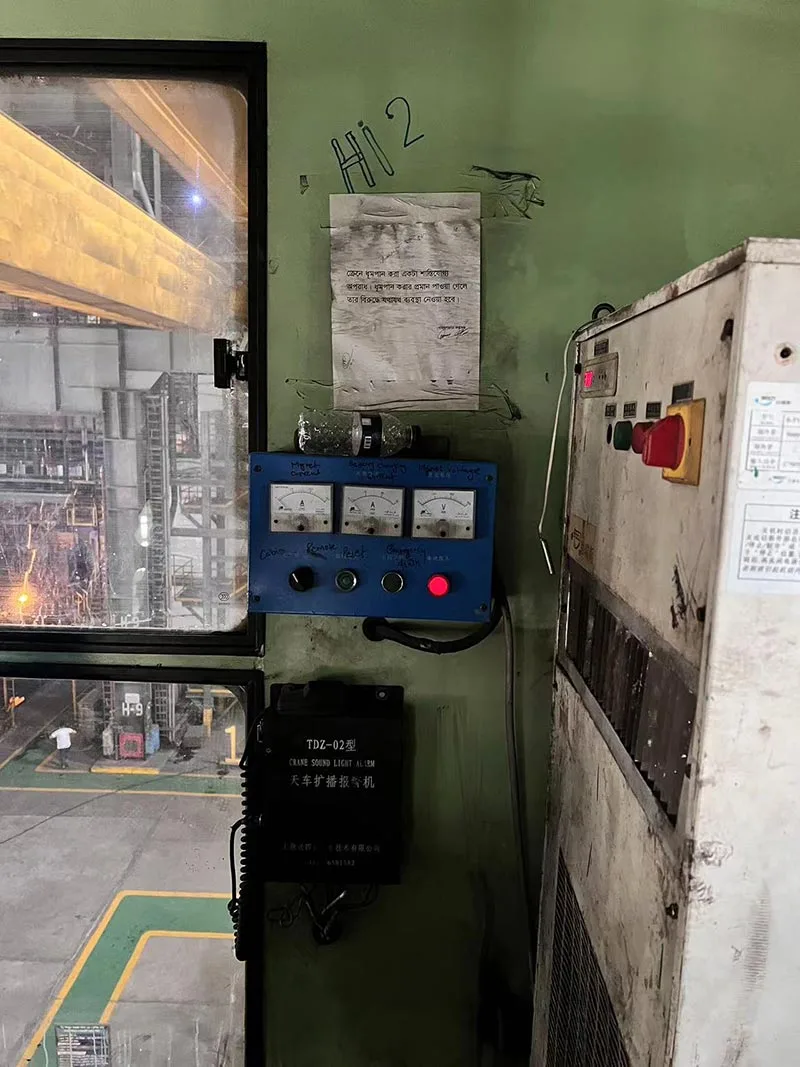

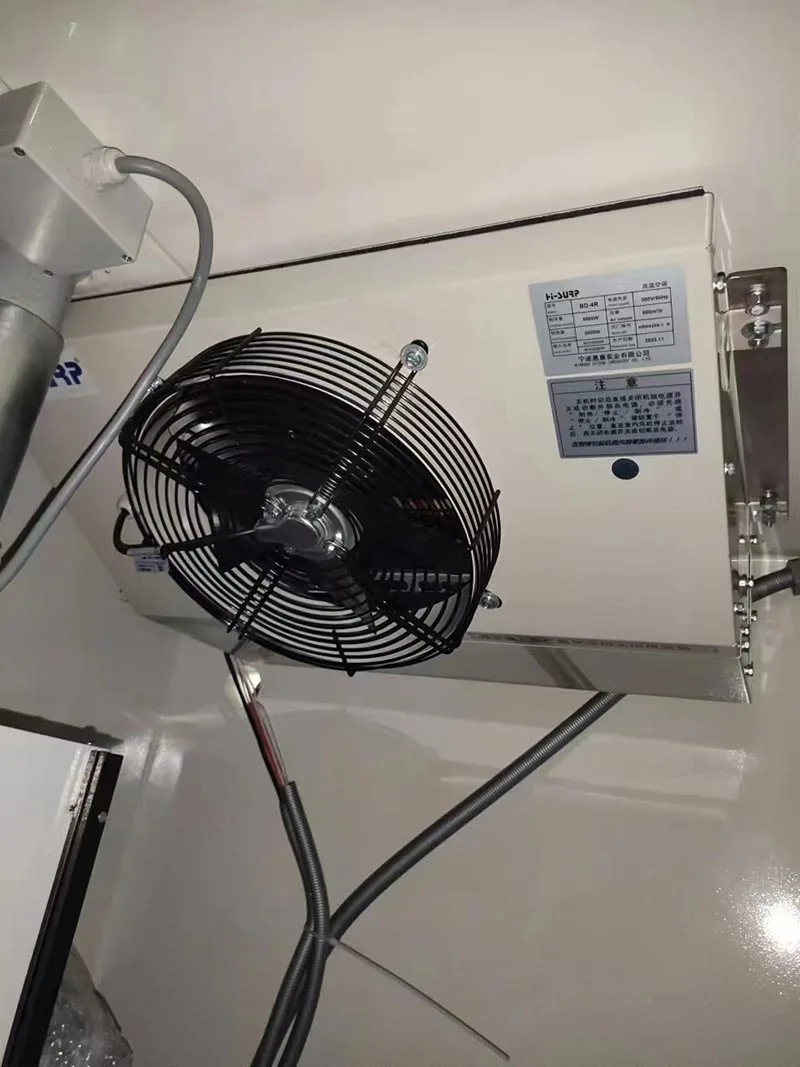

Bagaimana untuk Memasang Penyaman Udara Kren Split HISURP?

A.  Sahkan sama ada kedudukan pemasangan memudahkan sambungan tiub kuprum dan pendawaian elektrik;

B.  Pastikan kerataan, mendatar dan kekuatan asas yang mencukupi dan sambungkan unit luar ke kaki pelekap dengan bolt 4-M12, nat dan pencuci spring;

C.  Unit dalaman mudah jatuh kerana ia tinggi dan nipis, jadi ia mesti disambungkan dengan selamat ke panel belakang teksi pemandu melalui tempat pelekap bersepadu untuk unit;

D.  Unit tidak boleh dipasang di tempat yang terdedah kepada titisan air, atau ia boleh menyebabkan kejutan elektrik atau kebocoran;

E.  Periksa antara muka ditutup sebelum pemasangan tiub penyejuk dan pastikan antara muka belakang tertutup semasa memasukkan tiub dan tiada habuk atau air di dalam tiub;

F.  Unit dalaman dan luaran disambungkan kepada injap tutup dengan soket tiub kuprum penyejuk pada dimensi sepadan Φ1/2” untuk saluran cecair dan Φ3/4” untuk saluran gas. Panjang standard ialah 5m. Jika ia mesti memanjang, pengguna mesti memberi notis khas semasa membuat pesanan;

G.  Tiub kuprum mesti disambungkan dengan sangat berhati-hati ke selekoh sekiranya ia terhimpit. Radas lentur paip disyorkan untuk operasi ini. Jejari selekoh ialah (R) ≥70mm. Lenturan tidak boleh diulang sekiranya tiub retak atau pecah;

H.  Sambungan berskru dalaman dan luaran bagi kedua-dua hujung tiub mestilah selamat dan ketat (diskru). Kimpalan mesti dijamin mempunyai jahitan kimpalan rata dan bebas daripada kebocoran;

I.  25kg/sm² nitrogen disuntik dalam injap servis tekanan rendah dan air sabun disapukan sama rata pada sambungan atau jahitan kimpalan tiub kuprum untuk pengesanan kebocoran. Jika tiada nitrogen keluar daripada injap servis tekanan rendah, pengepaman vakum akan dimulakan. Jika sebarang kebocoran ditemui, ia mesti dihapuskan selepas melepaskan nitrogen dan kemudian pengesanan kebocoran dilakukan semula;

J.  Jika tiada bengkok kedap air diletakkan di dalam unit, kedap air bengkok hendaklah diletakkan di alur keluar unit dalam untuk mengeluarkan air pekat dengan lancar. Tiub saliran mesti dipasang di tempat yang lebih rendah daripada kuali air unit;

K.  Semua wayar dan kabel mesti disambungkan dengan betul dan selamat mengikut gambarajah skematik pendawaian yang dibekalkan bersama-sama unit, dan pastinya dilarang untuk kabel tercalar atau terhimpit dengan menekan plat talian, dsb.

L.  Talian bekalan kuasa dimasukkan melalui salur masuk bekalan kuasa dan talian kawalan seperti yang ditunjukkan dalam lukisan garis besar, dan kemudian disambungkan ke terminal “L1、L2、L3” dan PE. Talian lain hendaklah diletakkan dalam arah yang sama seperti talian bekalan kuasa, seperti yang diperincikan dalam rajah litar. Semua kabel mesti berpakaian dengan hos logam apabila melalui lubang penghalaan, dan diikat rapat dengan reben.

M.  Konduktor kuprum diameter yang sesuai dipilih mengikut jadual pendawaian elektrik berikut untuk penghawa dingin dan disambungkan selaras dengan gambar rajah litar yang dibekalkan bersama unit.

Pendawaian Elektrik Penghawa Dingin

N.  Selepas menyambungkan tiub, wayar dan tiub saliran dipasang, reben digunakan untuk mengikat tiub kuprum, wayar dan tiub saliran pada jarak kelegaan 200mm-300mm. Tiub penyambung mesti dipastikan mempunyai penebat haba yang baik, kerana suhu tinggi tiub kuprum terdedah boleh merosakkan wayar penyambung dan tiub saliran.

O.  Penutup elektrik dan kekisi masukan udara unit dalaman mesti diletakkan dengan baik. Panel unit luar diletakkan di belakang. Unit ini dielektrik dan dimasukkan ke dalam ujian operasi penyejukan (selama 20-30min). Jika sebarang getaran, kebocoran atau kegagalan tidak normal, dsb. berlaku, ia mesti diselesaikan dengan segera. Selain itu, cara menggunakan penghawa dingin mesti diajar kepada pengguna.

P.  Jika unit dilengkapi dengan pelindung fasa-kegagalan dan anti-fasa, adalah perlu untuk menyemak sama ada bekalan kuasa disambungkan dengan betul mengikut peraturan tempatan yang berkaitan (mis. Kod Elektrik Kebangsaan). Voltan hendaklah tidak lebih daripada ±15% voltan terkadar;

S.  Jika di mana unit dipasang terdedah kepada sinaran serius daripada sumber suhu tinggi, pengguna dikehendaki meletakkan penyekat antara sumber dan unit.

Penyesuaian Penyaman Udara Kren Split HISURP

*Anti-karat

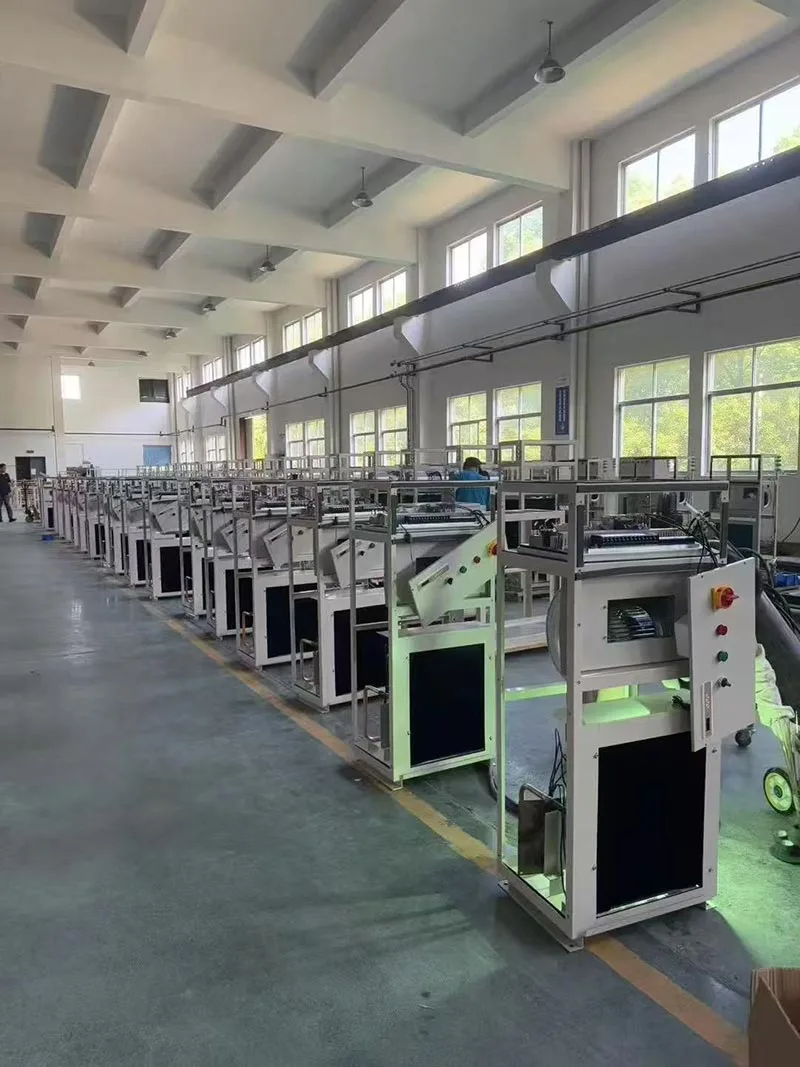

Pilihan perlindungan kakisan penukar haba termasuk: mengecat; elektroforesis;  nano-elektroforesis; sirip aluminium tiub kuprum. Imej di bawah menunjukkan gambarajah skematik elektroforesis.

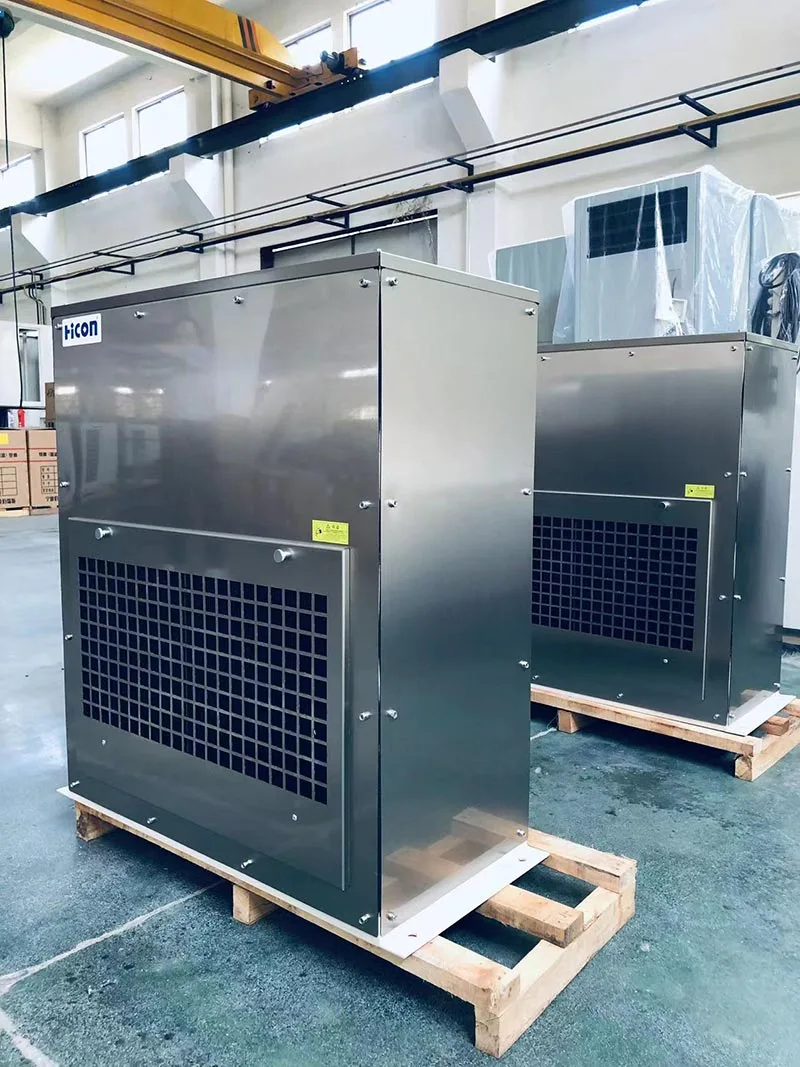

Pilihan perlindungan kakisan kepingan logam termasuk: mengecat (standard C3); elektroforesis lembaran tergalvani + lukisan; dan keluli tahan karat. Imej di bawah menunjukkan gambarajah skematik keluli tahan karat.

* Kalis letupan

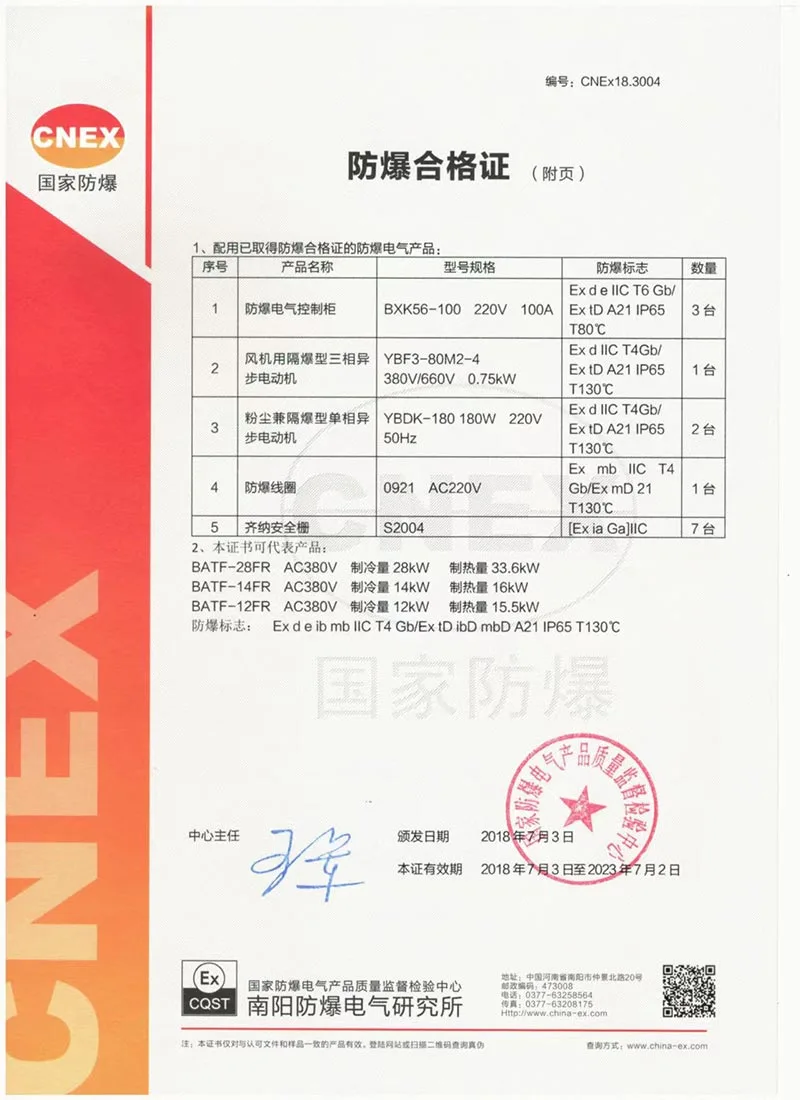

Penyaman Udara Kren Split HISURP mempunyai sijil CNEX.

BT4 terutamanya sesuai untuk kawasan gas berbahaya Zon 2, dengan suhu permukaan maksimum tidak melebihi 135°C (lebih biasa digunakan).

CT4 sesuai untuk kedua-dua kawasan gas berbahaya Zon 1 dan Zon 2, juga dengan suhu permukaan maksimum tidak melebihi 135°C.

Dan HISURP boleh salah satu daripada mereka.
